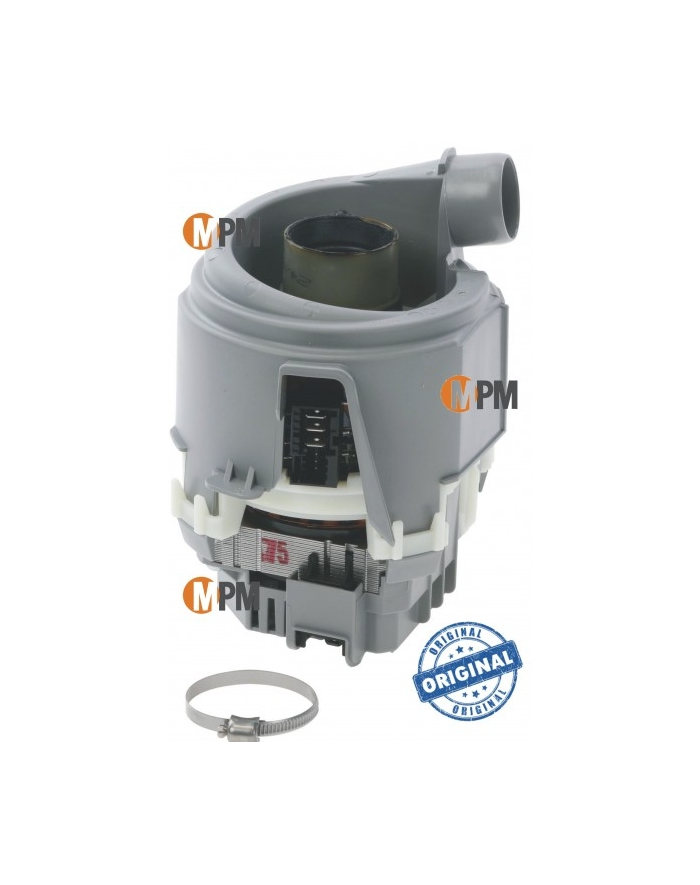

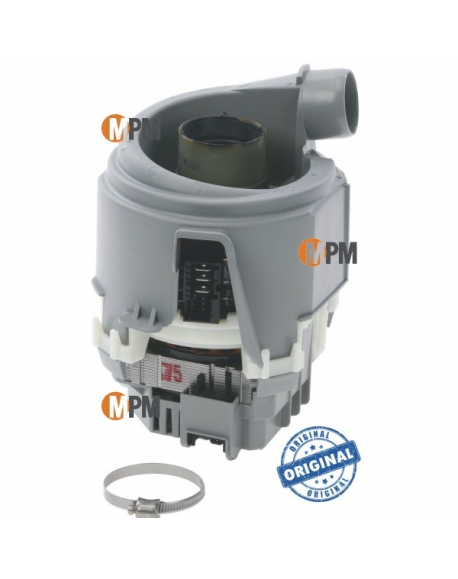

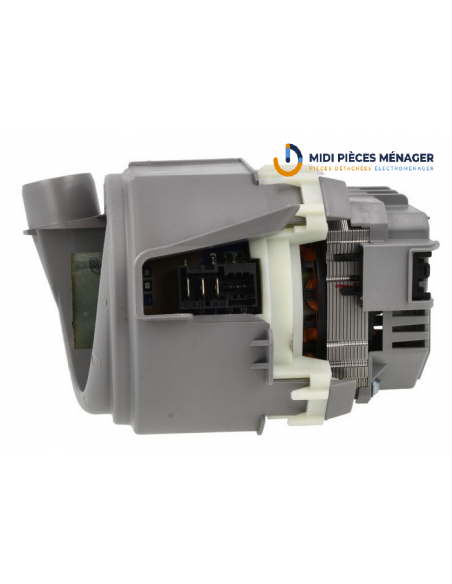

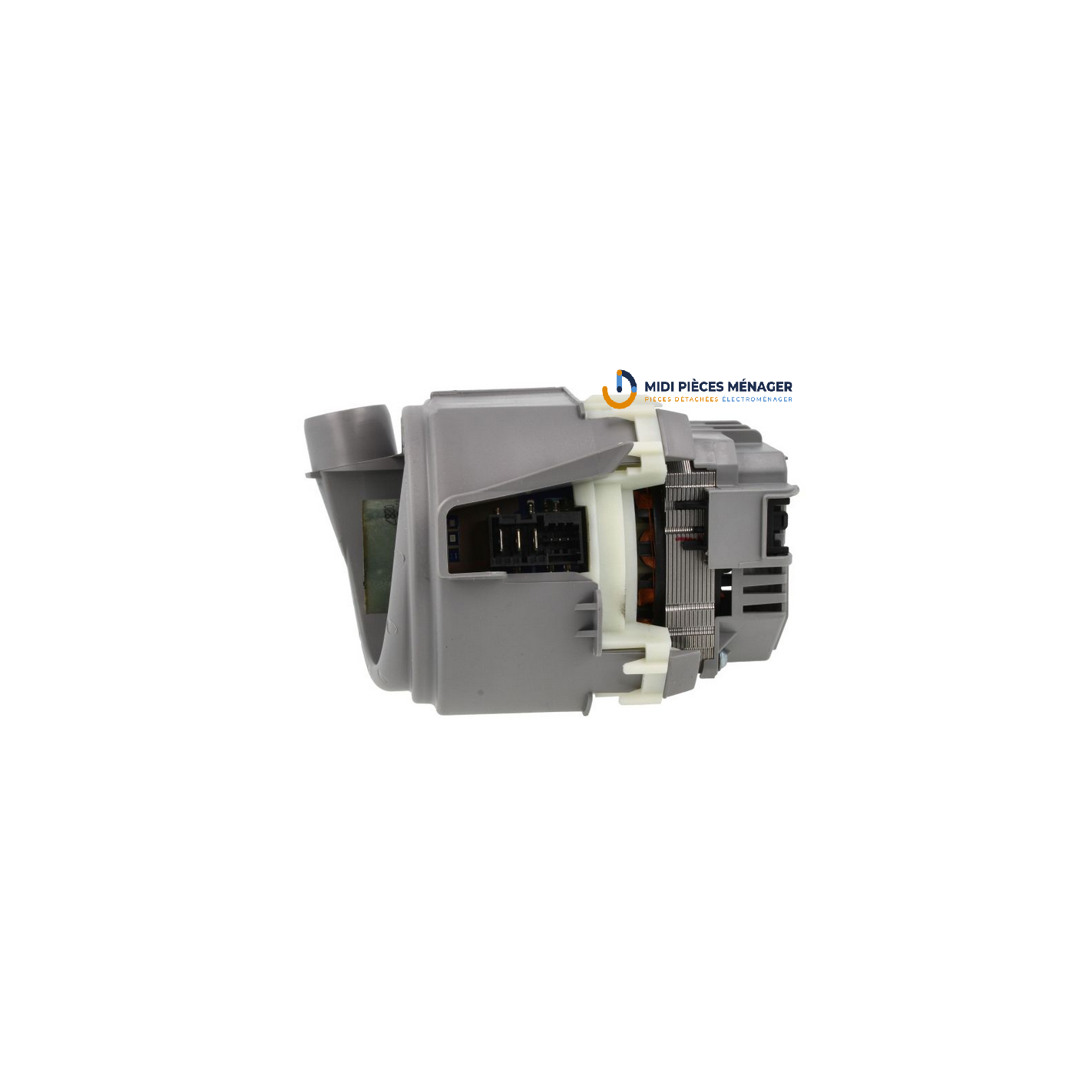

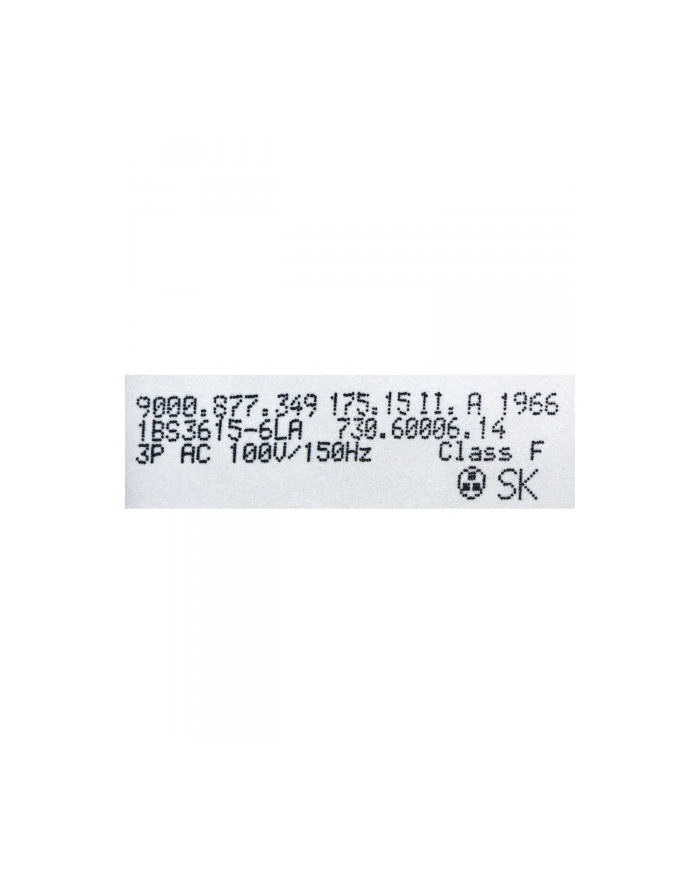

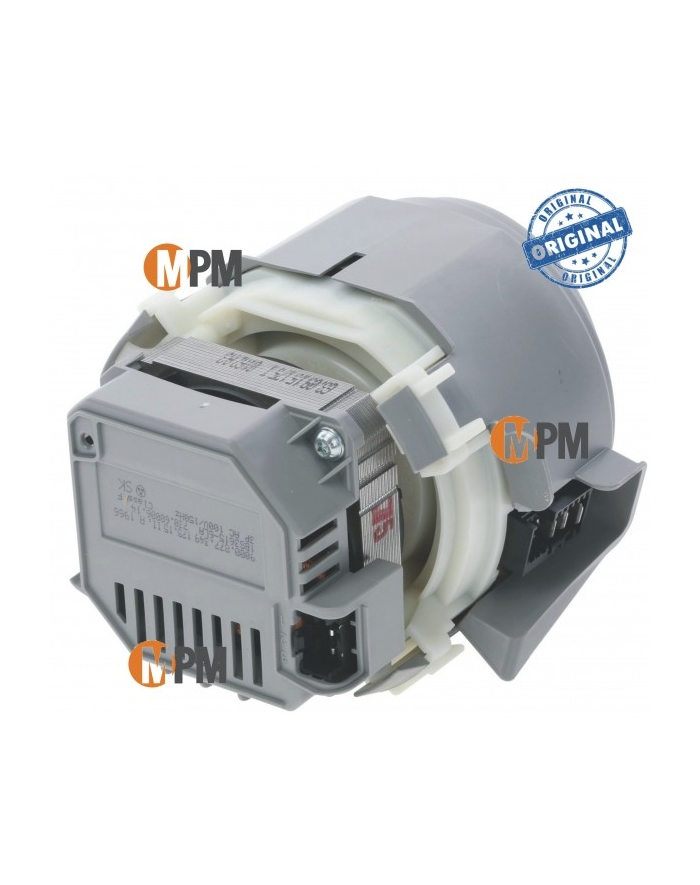

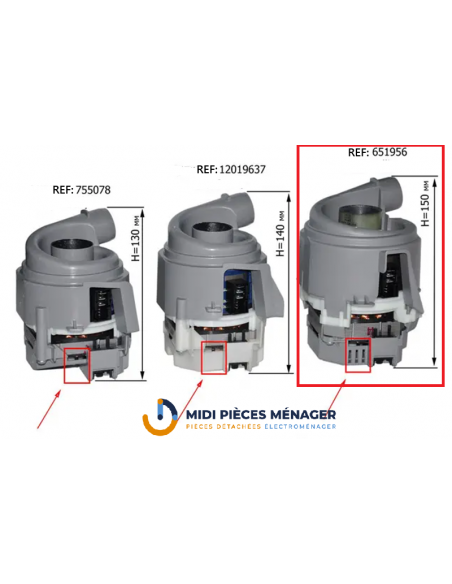

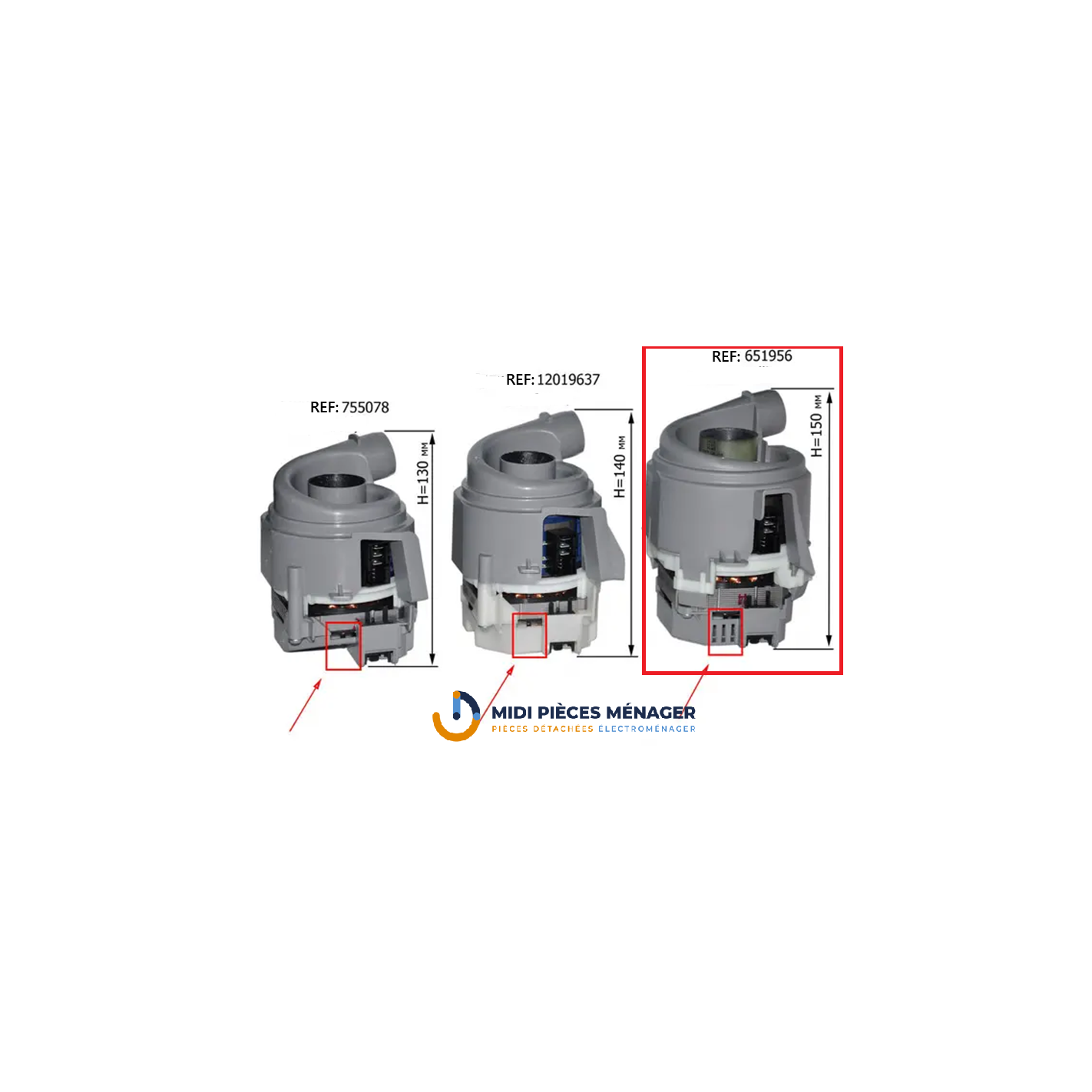

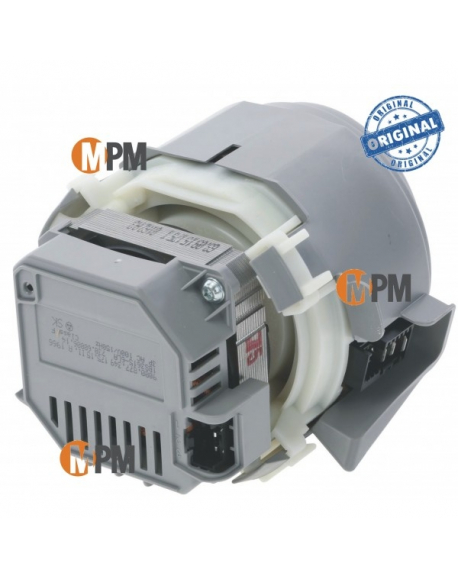

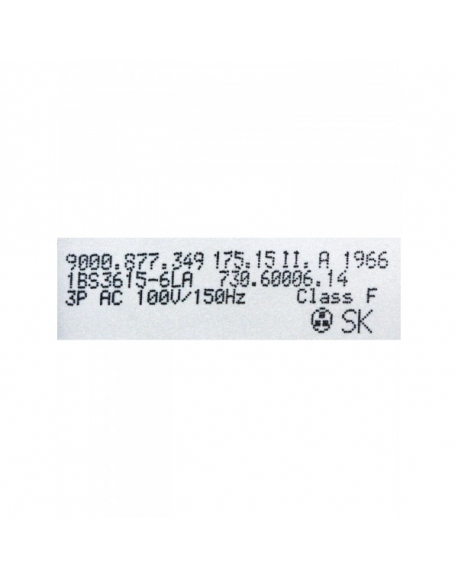

POUR LAVE VAISSELLE BOSCH, SIEMENS, NEFF, GAGGENAU, VIVA
livrée avec son collier de serrage
1 - POMPE DE VIDANGE
2 - RACCORD BRAS D'ASPERSION INFERIEUR
3 - RACCORD TUYAU D'ARRIVEE DOUCHETTE ( en option )
4 - RACCORD TUYAU D'ARRIVEE BRAS D'ASPERSION SUPERIEUR
5 - AIGUILLAGE D'EAU ( en option )
6 - MOTEUR AIGUILLAGE D'EAU AVEC GENERATEUR D'IMPULSIONS ( en option )
7 - POMPE DE CYCLAGE
1 - TUYAU DE COMPRESSION
2 - MOTEUR POMPE DE CYCLAGE
3 - RACCORD MOTEUR POMPE DE CYCLAGE
4 - RACCORD RESISTANCE
5 - COUVERCLE DU BOITIER
6 - TUYAU D'ASPIRATION
1 - Boitier pompe avec bouclier thermique
2 - Tube de chauffe avec CTN
3 - Joint
4 - Moteur BLDC
1 - Tuyau de compression
2 - Tuyau de chauffe avec CTN
3 - Moteur BLDC
4 - Turbine
5 - Roue Guide
6 - Tuyau d'aspiration
7 - Boitier de pompe
1 - Retirer par le haut en tournant doucement la pompe de cyclage du tuyau de l'aiguillage d'eau.
2 - Retirer la pompe de cyclage par l'arrière en tournant légèrement.
Humidifier l'intérieur du joint caoutchouc avec du liquide de rincage
1 - Pousser la pompe de cyclage sur le bloc hydraulique.
2 - Appuyer sur le canal de sortie dans l'aiguillage d'eau.
Après échange, adapter le joint du canal d'aspiration dans le boîtier de la pompe de cyclage
Resserrer le collier comme indiqué.Pour le remontage, utiliser le collier réf.00172272. Livré avec l'aiguillage d'eau, le bloc hydraulique et la pompe de cyclage (kit).
Nettoyage de la pompe de cyclage.
La pompe de cyclage ne peut être nettoyée que de l'extérieur.
Si elle est ouverte, son étanchéité n'est plus garantie à la fermeture.
